 		 Lieferumfang des Lichtmoduls, Anschlusskabel ist mit dabei. Das rote und das schwarze Kabel wird direkt an den Fahrakku angeschlossen.
././html/tlichtmodul_front_6269.jpg 120x53
 		 Klemmreihen des Lichtmoduls, unter jedem Ausgang sitzt eine winzige Leuchtdiode und zeigt den Status an!
././html/tlichtmodul_rcv_6277.jpg 120x66
 		 Typische Verdrahtung zu einem R/C-Empfänger, der Fahrtenregler sowie der Lenkservo wird am Lichtmodul angschlossen. Der R/C-Empfänger ist nicht im Lieferumfang dabei!
././html/tlichtmodul_side_6282.jpg 120x92
 		 Lichtmodul, Seitenansicht. Auf der Unterseite sitzt der Microprocessor und der Hochleistungs BEC.
././html/tlichtmodul_ledon_6284.jpg 120x64
 		 Die Leuchtdioden im Testmodus, nur zum zeigen.
././html/tlichtmodul_servo_6281.jpg 120x85
 		 Servo und Fahrtenregleranschluss, rechts daneben die beiden Steckbrücken für BEC AN/AUS (grün) und 5V/6V (rot).
././html/tlichtmodul_conn_6283.jpg 120x111
 		 Anschlussfeld des Lichtmoduls. Das Raster beträgt 2.54mm.
Im Preis enthalten ist die gesetzliche Mehrwertsteuer von 19%. Die Preisliste ist gültig ab 1.Jan.2017

Die Abbildungen können von den gelieferten Teilen leicht abweichen. Durch klicken auf die Bilder lässt sich die Darstellung vergrössern.


Zusammenfassung der Bestellnummer:
#Best.Nr.Produkt BeschreibungPreis in €
1 LICHTMODM
2 LAMPENSET
Im Preis enthalten ist die gesetzliche Mehrwertsteuer von 19%. Die Preisliste ist gültig ab 1.Jan.2017

Beschreibung:

Dieses Lichtmodul kann die gesamte Beleuchtung eines RC Modells steuern. Dabei benötigt das Lichtmodul zwei zusätzliche Servokanäle, plus den Kanal des Motorreglers und des Lenkservos, wobei diese durchgeschleift sind. Auf dem Lichtmodul ist ein Hochleistungs BEC eingebaut, der sich zwischen 5 Volt oder 6 Volt umschalten läßt und dabei einen Spitzenstrom von 5 Ampere liefern kann. Das Lichtmodul ist gegen Überlast durch eine elektrische Sicherung geschützt. Das Lichtmodul kann als Master eine Infrarot Leuchtdiode (IR-LED) treiben, um damit Drahtlos ein Slave Lichtmodul zu steuern. Das Lichtmodul läßt sich mit einem einfachen Steuerbefehl zwischen Rückfahrlicht Automatik auf Schaltausgang 1 oder normale Schaltfunktion umschalten.

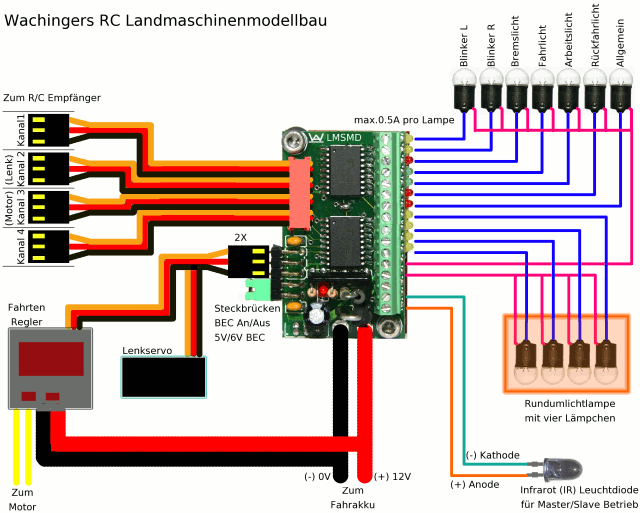

Verdrahtungsschema mit dem LICHTMODM.


Technische Daten:

  • Für RC-Modellbau (Schlepper, Raupen, Truck, Panzer) optimiert.
  • Master-Slave fähig, Infrarot Sender eingebaut.
  • Zulässige Betriebsspannung 7.2 bis 14 Volt.
  • Eingebauter BEC (Battery Elimination Circuit) mit maximal 6 Volt, 5 Ampere.
  • BEC läßt sich zwischen 5 Volt oder 6 Volt umschalten oder ganz abschalten
  • Eingebaute Sicherung, Verpolschutzdiode, Schaltausgänge ausreichend dimensioniert.
  • Microprocessor gesteuert, benötigt nur 2 zusätzliche Servokanäle
  • Rückfahrlicht Automatik auf Optionalen Ausgang 1 schaltbar.
  • Bremslicht Automatik mit 8 Zeitstufen. (Aus - 45 Sekunden)
  • Warnblinker oder normale Blinkfunktion.
  • Hochohmiger Eingang, belastet den RC-Empfänger nicht unnötig.
  • Insgesamt 11 Schaltausgänge für die Lichtanlage.
  • Jeder Ausgang hat eine LED (Leuchtdiode) als Kontrollanzeige.
  • Automatische System Diagnose vor dem Start, Selbstlernend.
  • Miniaturklemmen im 2.54mm Raster.
  • Nur 30mm x 48mm gross, dabei 26mm hoch.
  • Rot eloxierte Alukühlplatte für den Hochleistungs BEC, zwei 3mm Gewindelöcher zum befestigen
  • Ausführliches Handbuch dabei.


Die Schaltausgänge: (Minus schaltend, maximal 0.5 Ampere)

  • Blinklicht Links (Oder Warnblinker)
  • Blinklicht Rechts (Oder Warnblinker)
  • Bremslicht (mit Automatik, 0-45s)
  • Haupt/Fahrlicht
  • Arbeitslicht
  • Rundumlichtlampe 1
  • Rundumlichtlampe 2
  • Rundumlichtlampe 3
  • Rundumlichtlampe 4
  • Schaltausgang 1 / Rückfahrlicht (mit Automatik)
  • Schaltausgang 2
