Best.Nr: LICHTMODO Preis:

Lichtmodul, ohne BEC, Betriebsspannung kommt von den Servoleitungen.

Die Abbildungen können von den gelieferten Teilen leicht abweichen. Durch klicken auf die Bilder lässt sich die Darstellung vergrössern.

Zusammenfassung der Bestellnummer:

#	Best.Nr.	Produkt Beschreibung	Preis in €
1	LICHTMODO

Im Preis enthalten ist die gesetzliche Mehrwertsteuer von 19%. Die Preisliste ist gültig ab 1.Jan.2017

Sonstiges:

Das Lichtmodul ist bis auf die fehlenden Leuchtdioden zur Ausgangskontrolle und dem BEC baugleich mit dem Baustein LICHTMODM! Dadurch ist das Modul extrem kompakt und eignet sich auch bestens für Modelle kleiner 1:10.

Dieses Lichtmodul kann die gesamte Beleuchtung eines RC Modells steuern. Dabei benötigt das Lichtmodul zwei zusätzliche Servokanäle, plus den Kanal des Motorreglers und des Lenkservos, wobei diese durchgeschleift sind. Das Lichtmodul kann als Master eine Infrarot Leuchtdiode (IR-LED) treiben, um damit Drahtlos ein Slave Lichtmodul zu steuern. Das Lichtmodul läßt sich mit einem einfachen Steuerbefehl zwischen Rückfahrlicht Automatik auf Schaltausgang 1 oder normale Schaltfunktion umschalten.

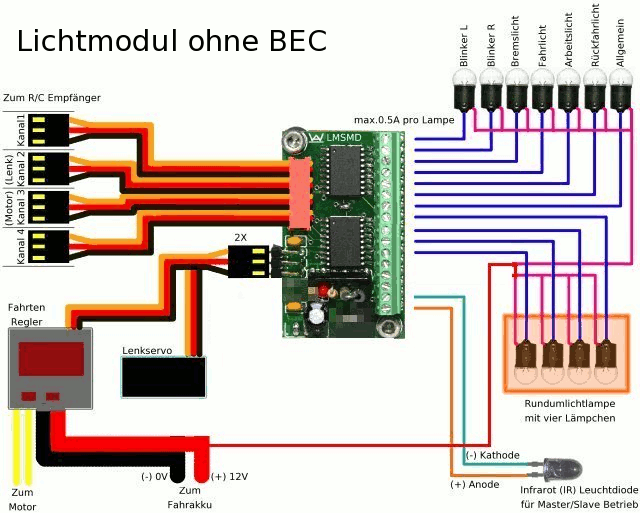

Verdrahtungsschema mit dem LICHTMODO und 12V Lampen.

Technische Daten:

• Für RC-Modellbau (Schlepper, Raupen, Truck, Panzer) optimiert.
• Master-Slave fähig, Infrarot Sender eingebaut.
• Zulässige Betriebsspannung 4.8 bis 6 Volt.
• Schaltausgänge ausreichend dimensioniert
• Microprocessor gesteuert, benötigt nur 2 zusätzliche Servokanäle
• Rückfahrlicht Automatik auf Optionalen Ausgang 1 schaltbar.
• Bremslicht Automatik mit 8 Zeitstufen. (Aus - 45 Sekunden)
• Warnblinker oder normale Blinkfunktion.
• Hochohmiger Eingang, belastet den RC-Empfänger nicht unnötig.
• Insgesamt 11 Schaltausgänge für die Lichtanlage.
• Automatische System Diagnose vor dem Start, Selbstlernend.
• Miniaturklemmen im 2.54mm Raster.
• Nur 29mm x 48mm klein, dabei nur 12mm hoch.
• Ausführliches Handbuch dabei.

Die Schaltausgänge: (Minus schaltend, maximal 0.5 Ampere)

• Blinklicht Links (Oder Warnblinker)
• Blinklicht Rechts (Oder Warnblinker)
• Bremslicht (mit Automatik, 0-45s)
• Haupt/Fahrlicht
• Arbeitslicht
• Rundumlichtlampe 1
• Rundumlichtlampe 2
• Rundumlichtlampe 3
• Rundumlichtlampe 4
• Schaltausgang 1 / Rückfahrlicht (mit Automatik)
• Schaltausgang 2

Lieferumfang:

• Master Licht Kontroller, aufgebaut und getestet.
• Anschlusskabel zum R/C Empfänger. (Länge bitte angeben, maximal 30cm)
• Deutsches Handbuch.
